海德門精機股份有限公司 Hidraman Co.,Ltd.

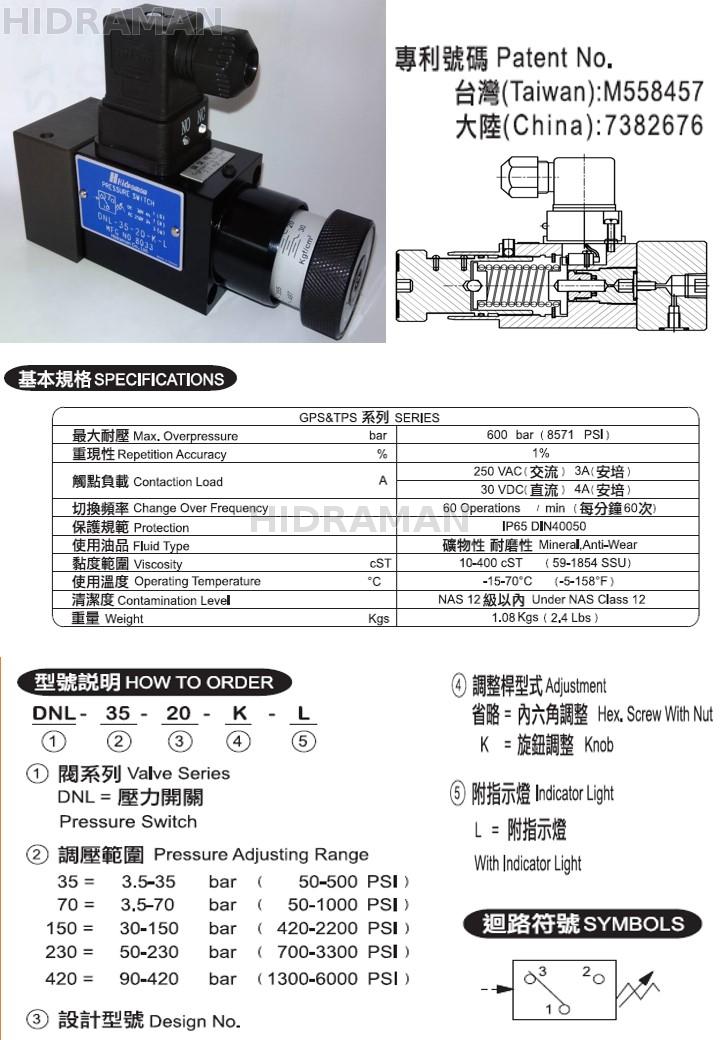

DNL = interruptor de presión
Número de patente de Taiwán: M558457
Número de patente de China continental: 7382676
Presión máxima: 600 bar (8571 PSI)
Reproducibilidad: ± 1%
Carga de contacto: 250 VCA (CA) 3A (Amperios) 30 VCC (CC) 4A (Amperios)
Frecuencia de conmutación: 60 veces por minuto
Especificación de protección: IP 65 DIN40050
Aceite utilizado: mineral, resistente al desgaste.
Rango de viscosidad: 10-400 cST (59-1854 SSU)
Temperatura de funcionamiento: -15-70 OC (-5-158 OF)
Limpieza: Dentro del nivel NAS 12
Instrucciones y precauciones de instalación y distribución.
1.Utilice voltaje 220-24 VCA/VCC
2. Corriente de carga <600 Ma
Circuito normalmente abierto:
El cable de control está conectado a los pines 1 y 3:
Cuando la presión no alcanza la presión establecida -> la luz indicadora de NO se apaga.
Cuando la presión alcanza la presión establecida -> se enciende la luz indicadora de NO.
Bucle normalmente cerrado:
El cable de control está conectado a los pines 1 y 2:
Cuando la presión no alcanza la presión establecida -> se enciende la luz indicadora NC.
Cuando la presión alcanza la presión establecida -> la luz indicadora NC se apaga.
DNL = PRESSURE SWITCH
Patent NO:Taiwan M558457
Patent NO :China:7382676
Max.Overpressure: 600 BAR ( 8571 PSI )
Repetition-Accuracy: ± 1%
Contaction Load: 250 VAC 3A / 30 VDC 4A
Change Over Frequency: 60 Operations / min
Protection : IP 65 DIN40050
Fluid Type : Mineral , Anti-Wear
Viscosity : 10-400 cST ( 59-1854 SSU)
Operating Temperature : -15-70OC ( -5-158 OF )
Contamination Level : Under NAS Class12

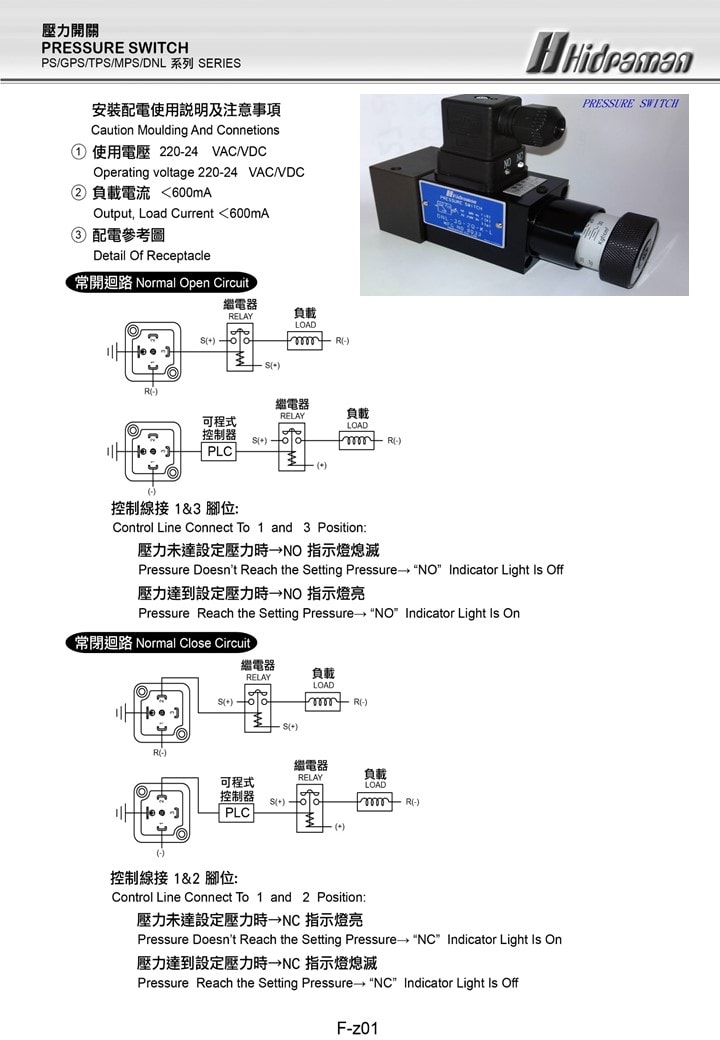

l Caution Moulding And Connetions
1.Operating voltage 220-24 VAC / VDC
2.Output,Load Current < 600Ma
lNormal Open Circuit
Control Line Connect To 1 and 3 Position:
Pressure Doesn't Reach the Setting Pressure ->”NO”Indicator Light Is Off.
Pressure Reach the Setting Pressure ->”NO”Indicator Light Is On.
lNormal Close Circuit
Control Line Connect To 1 and 2 Position:
Pressure Doesn't Reach the Setting Pressure ->”NC”Indicator Light Is On.
Pressure Reach the Setting Pressure ->”NC”Indicator Light Is Off.
